产品详情


单级双吸泵,供抽磅清水或物理化学性质类似于水的其它液体之用。被输送液体温度不得高于80℃。适用于工厂、厂矿、城市给水、电站、农田排灌和各种水利工程。

单级双吸泵结构说明

单级双吸泵的吸入口与吐出口均在水泵轴心线的下方,与轴线垂直成水平方向。检修时无需拆卸进出口水管及电机。从传动方向看去,水泵为顺时针方向旋转(根据用户需要亦可改为逆时针方向旋转)。

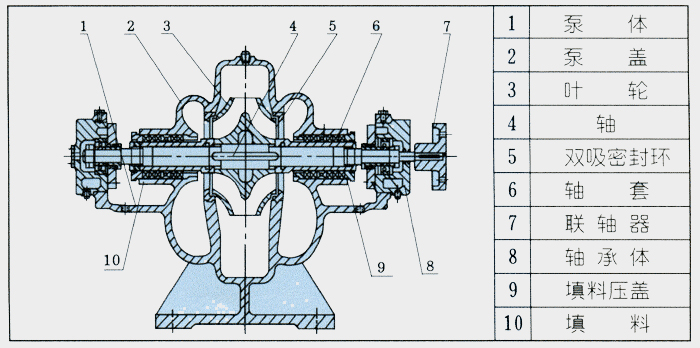

离心泵主要零件有:泵体、泵盖、叶轮、轴、双吸密封环、轴套等。

离心泵体与泵盖构成叶轮的工作室。在进出水法兰上,制有安装真空表和压力表的管螺孔。水泵进出水法兰的下部,制有放水的管螺孔。

经过静平衡校验的叶轮,用轴套和两边的轴套螺母固定在轴上,其轴向位置可通过轴套螺母进行调整。

离心泵轴由两个单列向心球轴承支承。轴承装在轴承体内、安装在泵体两端,用黄油润滑。

双吸密封环用以减少水泵压水室的水漏回吸水室。

双吸离心泵通过弹性联轴器由电动机直接传动,必要时亦可用内燃机传动。

轴封为软填料密封(根据用户需要可采用机械密封结构)。

单级双吸泵型号意义

例如:300S58A

300-离心泵入口直径(mm)

S型单级双吸离心泵

58-设计点扬程(m)

A-叶轮外径改变标志
