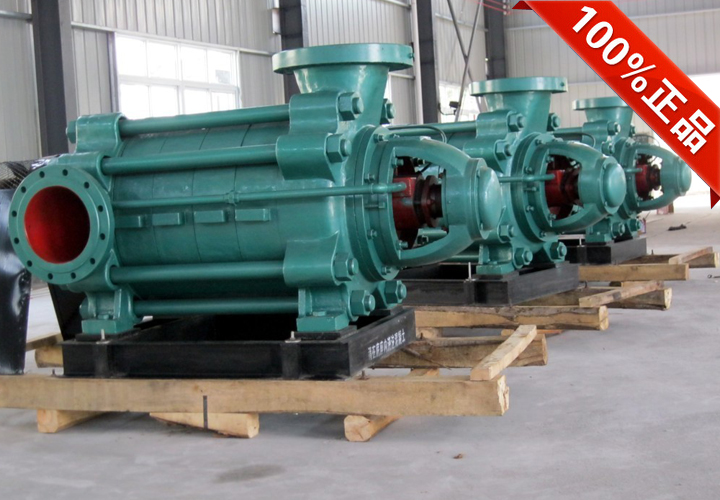

多级离心泵具有扬程高、功率小、效率高、性能范围广、运转安全和平稳、噪音低、寿命长、安装维修方便等优点。可供输送不含固体颗粒(磨料),不含悬浮物的清水或物理化学性质类似于清水的其它液体之用,也可通过改变泵的材质(或泵过流部分的材质),密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨料的介质等。

多级离心泵概述:

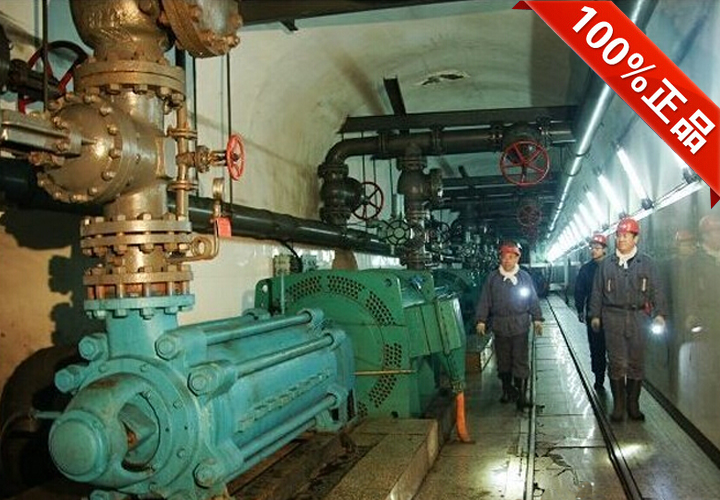

为单吸、多级、节段式离心清水泵。适应于矿山、工厂及城市给排水,用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体,被输送的介质温度为0℃~80℃,允许进口压力0.6MPa。

多级离心泵结构型式和特点:

。除D16-60型泵的吸入口方向垂直向上外,其余泵的吸入口方向为水平。所有D型泵的吐出口方向垂直向上。轴向力由平衡盘来平衡。轴封一般采用填料密封,根据用户需要也可采用机械密封。除D85-67,D155-67型泵采用滑动轴承、稀油润滑外,其余采用滚动轴承、油脂润滑。

多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成,共同形成泵的工作室。

叶轮分为铸铁、铸钢和不锈钢材质制成,内有叶片,液体沿轴向单侧进入,由于叶轮前后受压不等,必然存在轴向力,此轴向力由平衡盘来承担,叶轮制造时经静平衡试验。轴为优质炭素钢制成,中间装有叶轮,用键、轴套及轴套螺母固定在轴上。轴的一端装联轴器部件,与电机直接连接。

卧式多级离心泵参数范围:

流量Q 6.3~720m3/h

扬程H 50~1000m

D型多级离心泵型号说明:

D46-50x5

“D”-表示单吸、多级、节段式离心清水泵。

“46”-表示泵的设计点流量

“50”-表示泵的单级扬程(m)。

“5”-表示级数。

D型多级离心泵旋转方向:

从电机端向泵看为顺时针方向旋转。

多级离心泵成套范围:

泵于电机、底座配套供应,可配功用底座或本身底座,厂方还提供附件(包括吐出锥管、闸阀、底阀、止回阀)和备件(包括叶轮、密封环、导叶套、平衡盘、轴套)。

多级离心泵,利用离心的原理,采用了国家推荐使用的高效节能产品的水力模型,在行业内居于技术领先地位。该类产品长沙多级泵价格中也适中,是一种性价比很高的产品。
