产品详情

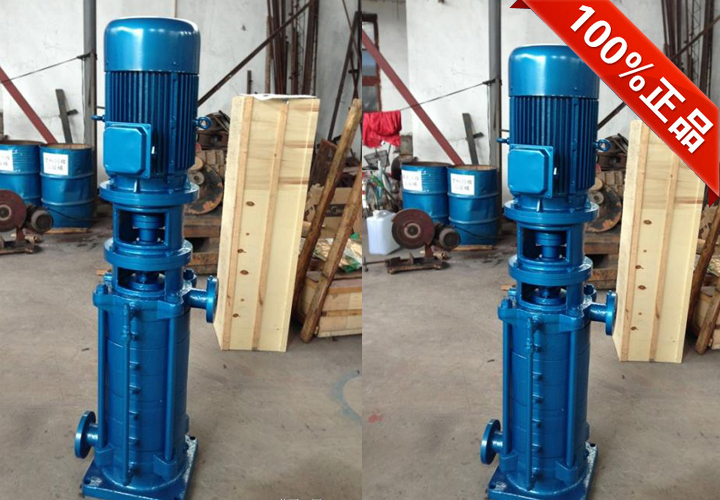

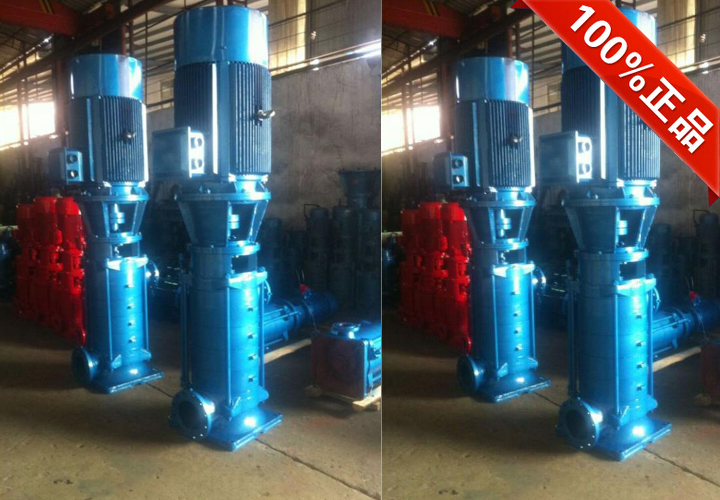

DL、DLR 型立式多级离心泵系立式单吸多级分段式离心泵,供输送不含固体颗粒的清水及物理化学性质类似水的液体之用。主要用于高层建筑供水,也可应用于厂矿给排水、输送液体的流量范围 4.9 ~ 200m3/h,扬程范围 22 ~ 239m,配套功率范围 1.5 ~ 160KW,口径范围 φ40 ~ φ150mm。

产品用途

DL、DLR 系列立式多级离心泵适用于工业和城市给排水、高层建筑增压送水、消防增压、远距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套等场合。 DL 型介质使用温度不超过 80oC,DLR 型介质使用温度不超过120oC

立式多级泵产品特点:

1:泵结构紧凑、体积小、外形美观,其立式结构决定安装占地面积小,其重心重合泵脚中心,因而增强了泵的运行稳定性和使用寿命。:

2:泵吸入口和吐出口均为水平方向,简化了管路的连接。

3:可根据需要,吸入口和吐出口可安装成同方向或 90o、180o、270o 几个不同方向以满足不同的连接场合泵扬程可根据需要增减水泵级数并结合切割叶轮外径予以满足,而不改变安装占地面积,这是其他泵类所不具有的。 :

4:电机外加防雨罩,泵可置于户外使用,取消泵房,节省建筑费用。

泵转子具有较小的绕度,且所选用的为4级电机,因此运行平稳、振动小、噪声低、使用寿命长。

DL立式多级泵结构说明:

DL 型立式多级离心泵由电机和泵两部分组成,电机为Y型三相异步电机,泵和电机采用联轴器连接,整体为刚性连接,泵由定子和转子部分组成。泵定子部分由进水段、中段、导叶、出水段、填料函体等部件组成。为防止定子磨损,定子上装有密封环、平衡套等,磨损后可用备件更换。转子部分由轴、中轮、平衡鼓等组成。转子下端为润滑轴承,上部为角接触球轴承,泵的轴向力绝大部分由平衡鼓来承担,其余小部分轴向力由角接触球轴承来承受。进水段、中段、和出水段的结合面用纸垫通过拉紧达到密封。轴封采用填料或机械密封,用户可根据需要选择。 泵旋转方向从驱动端向下看为逆时针方向转动。
