产品详情

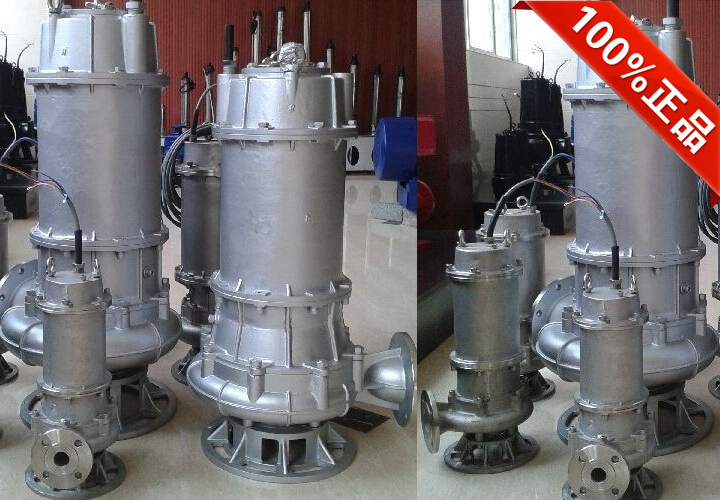

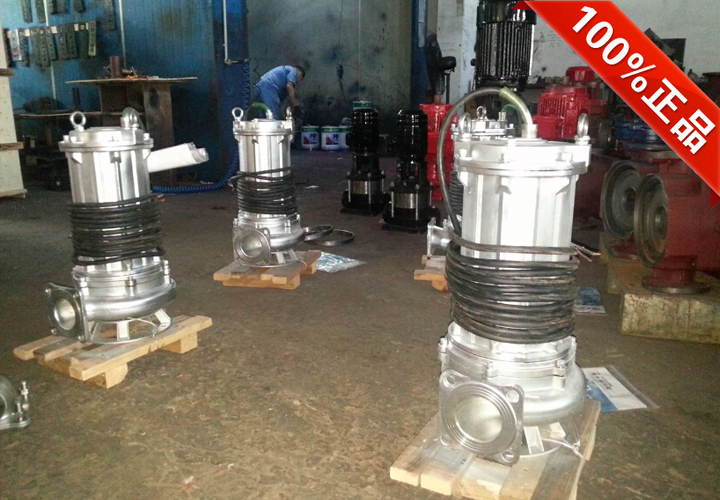

WQP型不锈钢潜水泵是在引进国外**技术的基础上,结合国内水泵的使用特点而研制成功的新一代泵类产品,具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面,具有独特效果。整体外壳采用不锈钢304/316L材质脱蜡精密铸造制成,专抽取有微酸弱碱之污物废水。

WQP型不锈钢潜水泵采用独特叶轮结构和新型机械密封,能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比,该泵叶轮采用单流道或双流道形式,它类似于一截面大小相同的弯管,具有非常好的过流性,配以合理的蜗室,使得该泵具有效率高、叶轮经动静平衡试验,使泵在运行中无振动。

 二、WQP型不锈钢潜水泵结构说明

WQP型不锈钢潜水泵由电机与泵两部分组成,二者通过油隔离室及机械密封组件隔幵,属机电一体化产品,电机与泵合用同一轴(转子)整个水泵长度短,结构紧凑。配备多种保护装置,使得泵运行安全可靠。其主要部件作用如下:

信号线1:配备全保水泵控制柜,对泵实行全方位保护,包括漏水、断相、短路、过热、电机过载等项目。

电机定子8:采用B**或F**绝缘。

漏水探头11:该元件装在油室内,当机械密封损坏后,水进入油室,探头可发出信号由控制系统对泵实施保护。

机械密封13:采用双道串联密封,选用新型硬质耐腐碳化钨材质,具有密封可靠、耐磨、寿命长等特点。

叶轮17:叶轮采用单流道或双流逍结构,具有很强的通过能力,能够通过大的物料及纤维垃圾,减少堵塞、缠绕的故障。

泵体15:与叶轮配用,使得泵具有高的效率。

密封环18:装在泵体口环处,当叶轮闪运转而使口环处磨损,可更换密封环.以保证泵以**佳效率运行。

QW(WQ)无堵塞潜水泵(结构图)

 三、WQP型不锈钢潜水泵产品特点

1、WQP型不锈钢潜水泵采用独特的单片或双叶片叶轮结构,大大提高了污物通过能力,能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。

2、机械密封采用新型硬质耐腐的钛化钨材料,可使泵安全连续运行8000小时以上。

3、整体结构紧凑、体积小、噪声小、节能效果显著,检修方便,无需建泵房,潜入水中即可工作,大大减少工程造价。

4、不锈钢潜水泵密封油室内设置有高精度抗干扰漏水检测传感器,定子绕组内预埋了热敏元件,对水泵电机自动保护。

5、可根据用户需要配备全自动控制柜,对泵的漏水、漏电过载及超温等进行自动保护,提高了产品的安全性与可靠性

6、浮球开关可以根据所需液位变化,自动控制泵的起动与停止,不需专人看管,使用**为方便。

7、WQP型不锈钢潜水泵可根据用户需要配备双导轨自动耦合安装系统,它给安装、维修带来更大方便,人可不必为此而进入污水坑。

8、能够在全扬程内使用,而保证电机不会过载。

9、有两种不同的安装方式,固定式自动耦合安装系统、移动式自由安装系统。

四、WQP型不锈钢潜水泵产品用途

WQP型不锈钢潜水泵适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业,以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物,也司用于抽送清水及带腐蚀性介质。

 五、WQP型不锈钢潜水泵型号意义

WQP型不锈钢潜水泵

例如:50 WQ (QW)P15-15-1.5

50-口径(mm)

WQ (QW)P-不锈钢潜水排污泵(304、316L)

15-流量(m3/h)

15-扬程(m)

1.5-配用电机功率(kw)

WQP型不锈钢潜水泵类产品:不绣钢潜水泵,不锈钢排污泵,便携式不锈钢潜水泵,不锈钢潜水排污泵,不锈钢无堵塞潜水排污泵,不锈钢自动搅匀潜水排污泵,不锈钢带切割装置排污泵,不锈钢切割排污泵,不锈钢污水污物潜水排污泵,不锈钢污水泵,不锈钢污水泥浆泵,不锈钢切割式潜水泵,不锈钢喷泉泵。
