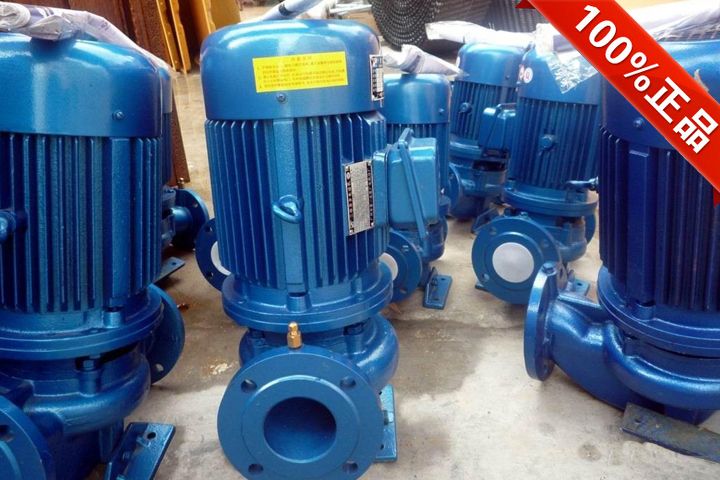

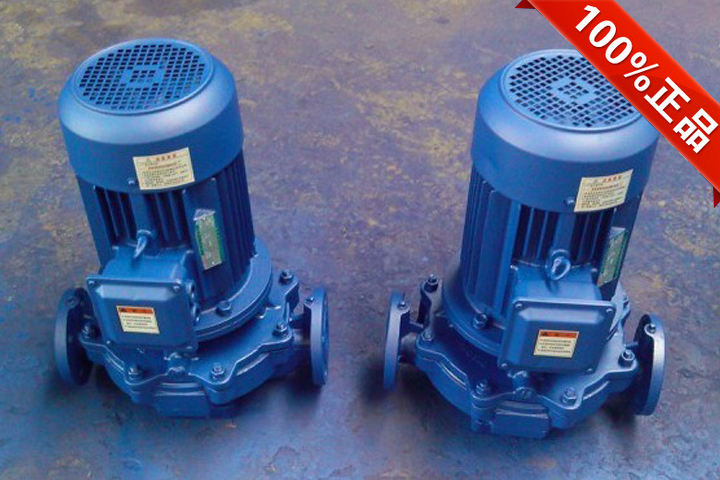

SG系列管道泵是为管道增压输送,解决管道压力过低而研制的新颖泵,比目前应用卧式离心泵具有很大的**越性。由于采用**机械密封,电机主轴直接安装叶轮,故有效率高、耗电省、结构紧凑、体积小、重量轻、装修方便等特点,并可根据扬程与流量需要并串联使用。
主要用途:
1、SG管道泵适用于高层建筑增压送水,园林喷灌、冷却塔上水、远距离输水、制冷冲洗、浴室等冷暖流水循环加压。使用温度80℃以下。
2、SGR热水型管道泵适用于暖房、锅炉等行业的高温热水增压循环。使用温度140℃以下。
3、SGP耐腐型管道泵是输送腐蚀介质的不锈钢管道泵,SG管道泵适用于食品、制药、酿造、化工等行业的工艺流程中使用。使用温度100℃以下。
4、SGB防爆型管道泵适用于石油、化学液体无腐蚀性易燃易爆液体输送。使用温度80℃以下。
5、SGPB防腐防爆型管道泵适用于化工、化学液体等带腐蚀性易燃易爆液体输送。使用温度140℃以下。
安装与使用
1.用橡胶垫圈与螺栓把泵体两端法兰与管路法兰连接好,即完成按装。为了使用与维修方便,在泵的进、出口管路上均应按装一只调节阀。
2.打开进口调节阀, 使水进入泵中,以保持密封腔内充满液体(否则会研损密封),关闭出口阀。
3.接通电源,点动确定正确转向。
4.转向确定后,使泵启动、运转。
5.调节出口阀开度, 使泵在设计点附近运行,据泵的额定流量和扬程附近。〔为此,**好在出口法兰附近装一只压力表)。注意:管道式磁力泵严禁缺水运转,以免损坏密封件。
SG系列管道泵安装及故障排除:
装配与拆卸
1.把所有待装的零部件擦洗干净。
2.在电机主轴上装机械密封,在机械密封动、静环配合的表面,加少量洁净的透平油或20号机油。
3.装叶轮,用叶轮螺母紧固。
4.装"0"型圈,把泵体与电机端盖用螺栓紧词。注意使叶轮前盖板与泵体间隙为2十0.5毫米,叶轮进口外圈与泵体保证一定的运转间隙。
5.拆卸顺序与此相反。
