  ZW型自吸排污泵是本厂工程技术人员吸收国外技术,结合我国机电行业的实际情况而研制成功的。该泵通过叶轮和泵体的新颖结构,既可象一般自吸泵那样不需要安装底阀,又可以通过较大颗粒和较长的纤维,具有广阔的应用市场和发展前景。

ZW型自吸排污泵,又称固液泵或杂质泵。该系列泵水力设计独特,叶轮是缩在单独的叶轮室内,连接叶轮室的是压水室,当叶轮旋转时,泵内液体产生强烈的轴向涡流作用,使进口造成真空,出口产生扬程。因而杂质可以从压水室排出,所以它的流道是完全畅通的,其排污效果是其他自吸式排污泵无可比拟的。

自吸排污泵可广泛适用于市政排污工程、轻工、造纸、纺织、食品、化工、电业、石油、矿山和河塘养殖等行业。自吸排污泵是目前国内抽送固体颗粒、纤维、浆料和混合悬浮等介质最理想的杂质泵。

ZW型自吸排污泵工作原理:

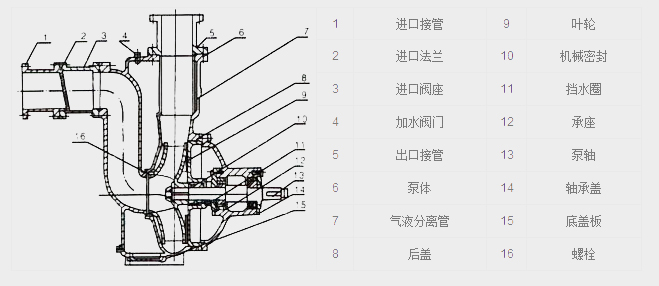

ZW型自吸式无堵塞排污泵,主要由泵体, 叶轮、后盖、机械密封、泵轴、轴承座、进口阀、气液分离管、加水阀门、进、排接管等组成。泵的结构见图。

ZW型自吸排污泵的工作原理:泵体内设有储液腔,并通过上方的回流孔和下方的循环孔与泵工作腔相通,构成泵的轴向加流外混式系统。泵停止工作后,泵内腔已储有一定容积的液体。当泵起动时,有关当局内的储液在叶轮的作用下,夹带着空气被向上抛出,液体通过气液分离管的网格回流到工作腔,气体被排出泵外,使泵内形成一定的真空度,达到自吸的作用。



ZW型卧式无堵塞自吸泵产品使用条件:

1、环境温度≤50℃,介质温度≤80℃特殊要求可达200℃

2、介质PH值铸铁材质为6--9级,不锈钢为2-13。

3、介质重度不超过1240千克/m3.

4、ZW型自吸排污泵自吸高度不能超过规定值4.5-5.5米,吸入管长度为≤10米。

 5、ZW型自吸排污泵通过能力悬浮颗粒直径为泵口径的60%,纤维长度为泵口径的5倍。
