产品详情

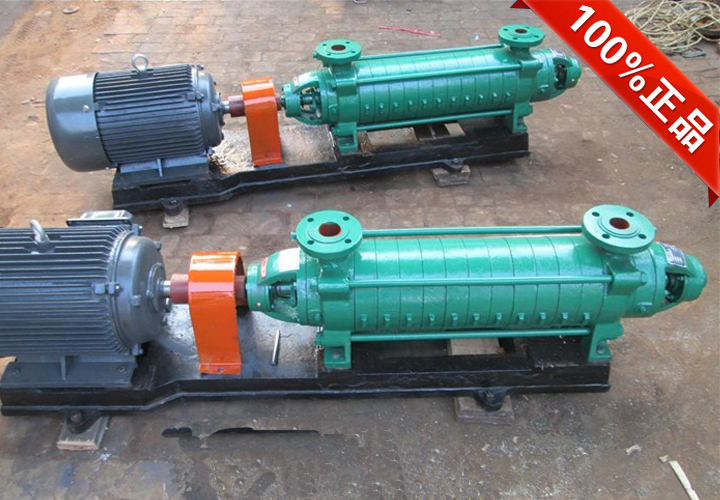

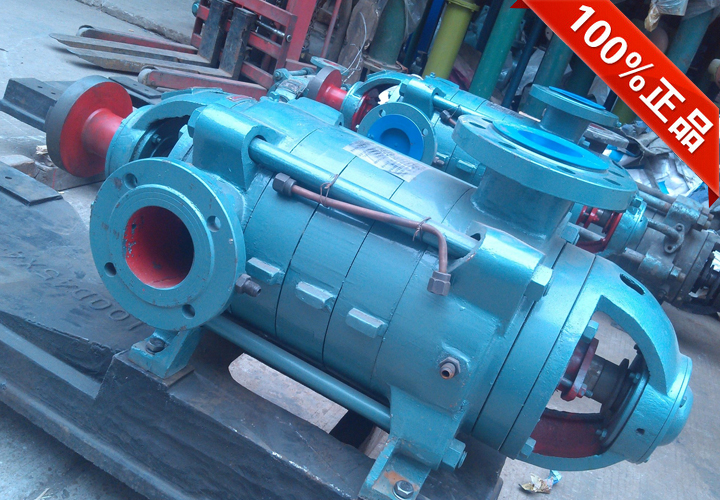

D型多级离心泵系单吸多级分段式离心泵,供输送请水及物理化学性质类似于水的 液体之用。该泵扬程为H23至153.6米,流量为12.6--39.6m3/h。液体的最高温度不得超过80℃,广泛应用于矿山排水、工厂及城市给水之用。 口径DN:50-125 (mm) 扬程H:23-153.6 (m) 流量Q:12.6-39.6(m3/h) 使用温度T:80℃ 。

D型多级离心泵主要零件有:

1:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成,共同形成泵的工作室。:

2:叶轮为优质铸铁制成,内有叶片,液体沿轴向单侧进入,由于叶轮前后受压不等,必然存在轴向力,此轴向力由平衡盘来承担,叶轮制造时经静平衡试验。

3:轴为优质炭素钢制成,中间装有叶轮,用键、轴套及轴套螺母固定在轴上。轴的一端装联轴器部件,与电机直接连接。

4:密封环为铸铁制成,防止水泵高压水漏回进水部分,分别固定在进水段与中段之上,为易损件,磨损后可用备件更换。

5:平衡环为铸铁制成,固定在出水段上,它与平衡共同组成平衡装置。

6:平衡盘为耐磨铸铁制成,装在轴上,位于出水段与尾盖之间,平衡轴向力。

7:轴套为铸铁制成,位于填料室处,作固定叶轮和保护泵轴入用,为易损件,磨损后可用备件更换。

8:轴承是单列向心球轴承,采用钙基润滑脂润滑。

9:填料起密封作用,防止空气进入和大量液体漏出,填料密封由进水段和尾盖上的填料室,填料压盖,填料环及填料等组成,少量高压水流入填料室中起水封作用。填料的松紧程度必须适当,不可太紧亦不可太松,以液体能一滴一滴的渗出为准。如果填料太紧,轴套容易发热,同时耗费功率。填料太松,由于液体流失要降低水泵的效率。

D型多级泵泵为卧式安装。除D16-60型泵的吸入口方向垂直向上外,其余泵的吸入口方向为水平。所有D型泵的吐出口方向垂直向上。轴向力由平衡盘来平衡。轴封一般采用填料密封,根据用户需要也可采用机械密封。
