产品详情

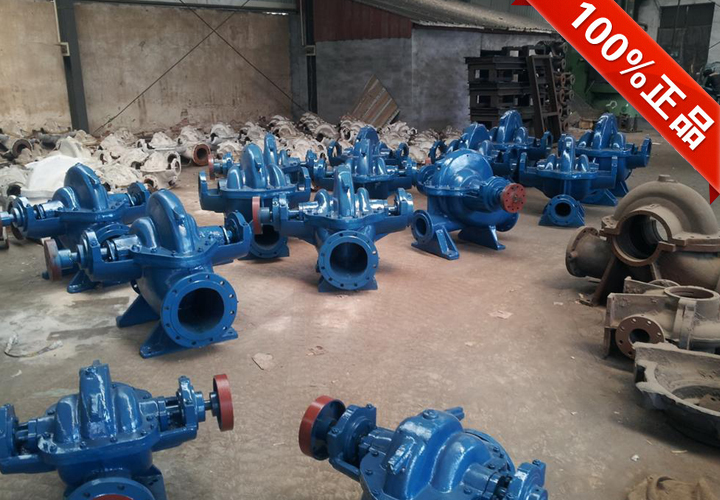

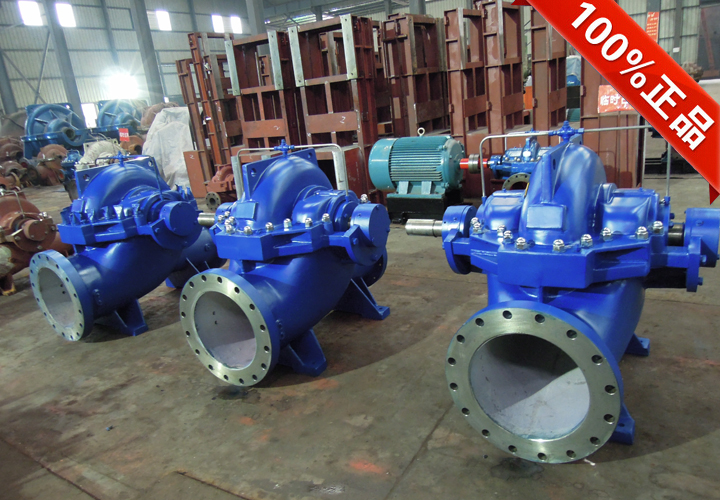

XS型双吸泵为新一代高性能单级双吸中开式离心泵,主要适用于自来水厂、空调循环用水、供热管网系统、建筑供水、灌溉、排水泵站、电厂、工业供水系统、消防系统、船舶工业、矿山给排水等输送液体的场合。是SH、S、SA、SLA、SAP型中开双吸泵的全面换代产品。

XS型双吸泵参数范围:

流量Q 22~11600m3/h

扬程H 7~200m

XS型双吸泵型号说明:

例:XS250-450ALR(M.F)J

XS-新型中开式离心泵

250-水泵出口直径(mm)

450-叶轮直径(mm)

A-叶轮第一次切割

L-立式安装

R(M.F)-R:热水型 M:耐磨型 F:耐腐型

J-轴封为机械密封

XS型双吸泵结构:进出水口在同一直线上,同一转子可反向运行,水泵两端支承间距短,泵运行稳定,振动噪声小,并可适当升速运行,使水泵适应范围更广。水泵可采用中间支架、加厚泵体、密封冷却、轴承稀油润滑等,使水泵可应用于高达200℃的运行场合,特别适用于供热管网使用的要求。泵体部分可根据使用条件的变化可立式或卧式安装,密封可采用机械密封或填料密封。

XS型双吸泵的主要零件有:泵体、泵盖、叶轮、轴、双吸密封环、轴套、轴承等。除轴的材料为优质碳素钢外,其余多为铸铁制成。

泵体与泵盖构成叶轮的工作室,在进出水法兰上制有安装真空表和压力表的管螺孔,进出水法兰的下部制有放水的管螺孔。

叶轮经过静平衡校验,用轴套和两侧的轴套螺母固定,其轴向位置可以通过轴套螺母进行调整,叶轮的轴向力利用其叶片的对称布置达到平衡,可能还有一些剩余轴向力则同轴端的轴承承受。

泵轴由两个单列向心球轴承支承,轴承装在泵体两端的轴承体内,用黄油润滑,双吸密封环用以减少水泵压水室的水漏回吸水室。

水泵通过联轴器由电动机直接传动。

轴封为软填料密封,为了冷却润滑密封腔和防止空气漏入泵内,在填料之间有水封环,水泵工作时小量高压水通过水封管流入填料腔起水封作用。

过流部件材质:泵壳采用灰铸铁、球墨铸铁或铸钢,叶轮采用灰铸铁、硅黄铜或不锈钢,主轴采用不锈钢或优质碳钢,亦可根据用户要求采用其它材质。
